快速功率控制装置

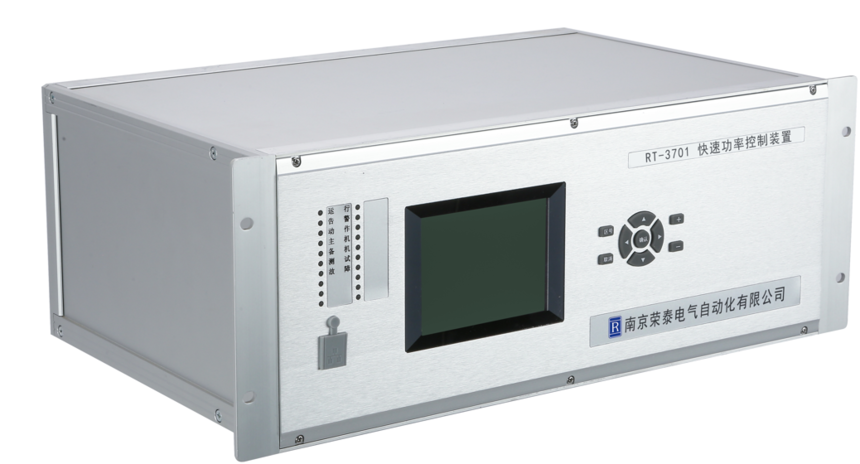

图3-3 RT-3701快速功率控制装置正面图

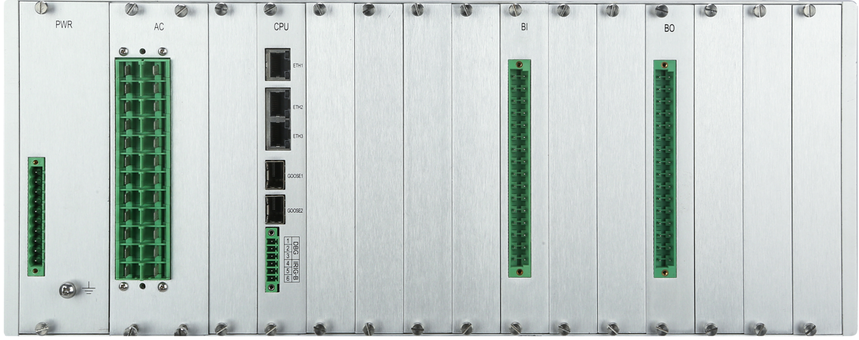

图3-4 RT-3701快速功率控制装置背面图

RT-3701快速功率控制装置主要功能是在电网的频率一旦偏离额定值时，可自动地快速控制新能源厂站有功功率的增减，限制电网频率变化，维持电网频率稳定。当电网频率升高时，一次调频功能要求厂站快速减出力，反之，厂站快速增出力。

技术优势：

（1）嵌入式设计，频率计算与逻辑运算为一体化装置，保证了采样数据传递的短延时和一次调频动作的快速性；

（2）支持主子站模式，可通过GOOSE互联，同步完成上千台逆变器的一次调频功能；

（3）一次调频动作响应时间小于100ms，主备机切换小于10ms；

（4）通过高速背板总线实现核心电气量的4~20mA小信号输出，适用于对4~20mA小信号有高精度输出及快速通信的场景；

（5）支持6路对上104和100路对下104，可保证一次调频动作到100路104遥调指令并发输出时间小于300ms，有效保障光伏电站快速功率调节响应滞后时间在1s以内。

应用业绩：

Ø 江西上饶80MW铅山丰产水库光伏；

Ø 山西寿阳80MW冠山风电场；

Ø 浙江玉环100MW清港光伏；

Ø 江苏仪征100MW大仪风电；

Ø 江苏仪征50MW陈集风电；

Ø 江苏仪征50MW沙沟风电。
