储能协控装置

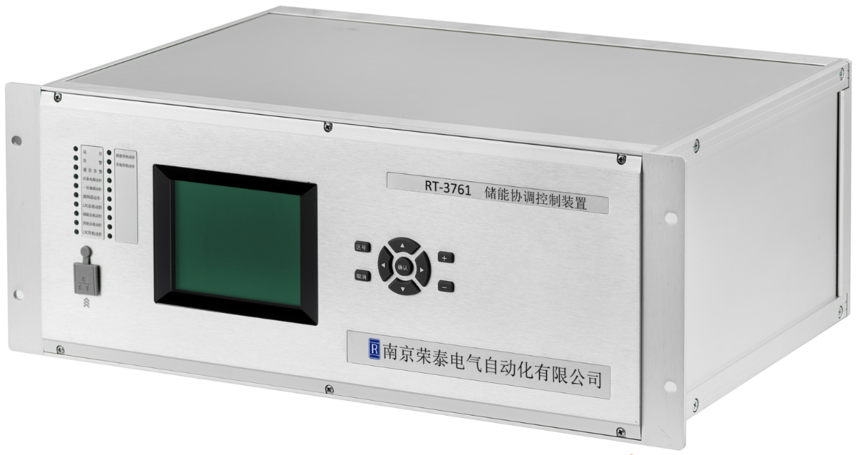

图3-5 RT-3761储能协调控制装置正面图

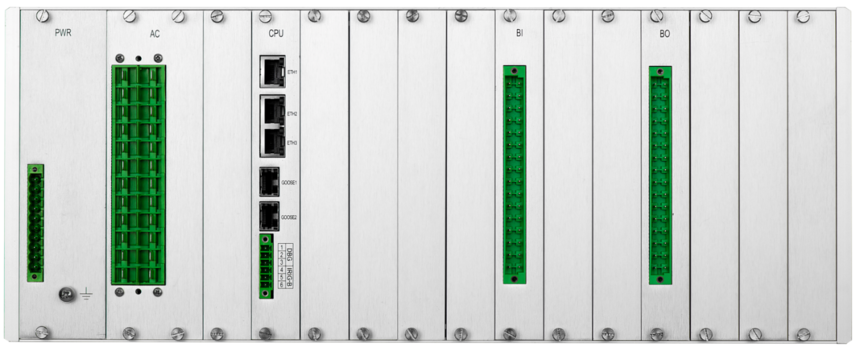

图3-6 RT-3761储能协调控制装置背面图

RT-3761储能协调控制装置采用“监控主机实现稳态控制+协调控制器实现暂态控制（动态无功调节+一次调频+源网荷储互动）+控制命令经协调控制器分发+全站共网划分VLAN+信息直采”的模式。功能主要有：

（1）有功功率控制，支持三种模式：一次调频、恒有功、源网荷储控制；

（2）无功功率控制，支持三种模式：动态调压、恒功率因数、恒无功控制。

技术优势：

（1）支持主子站模式，可通过GOOSE快速互联，完成吉瓦级储能电站的一次调频功能；

（2）主备机冗余配置，实现主备机自动切换及监控系统手动切换；

（3）一次调频动作响应时间小于10ms，动态无功响应小于10ms，主备机切换小于10ms，有功无功控制转发小于1秒。

应用业绩：

Ø 江苏句容110千伏滨河综合能源枢纽站；

Ø 无锡祝塘光储充一体及源网荷储示范变电站。
