箱变测控装置

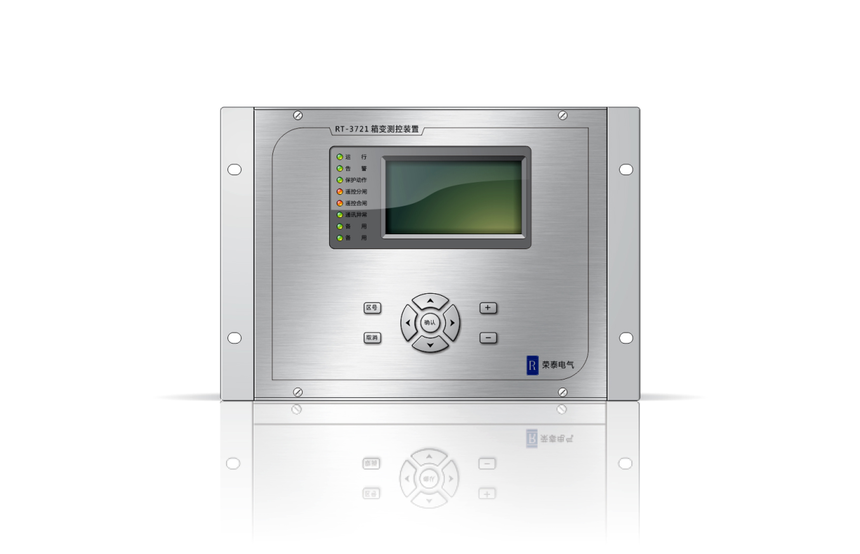

图3-9 RT-3721箱变测控一体化装置正视图 RT-3721箱变测控一体化装置既可应用于传统的箱式变电站，实现保护与测控功能的合一，也可应用于光伏/风电等新能源场合，实现非电量保护（报警）与测控功能的合一。不仅集成了保护、测控功能，还具备规约转换、远动、环网交换等功能，为监控系统或调度主站与新能源发电设备之间建立了通信桥梁，起到“承上启下”的作用。 技术特点： （1）三段可经方向和复压闭锁的过流保护；两段零序过流保护；过负荷保护；两段低电压保护；两段过电压保护；6路可组态非电量保护（跳闸或告警）； （2）集成通信管理装置的功能，最大可配置：2个光纤以太网接口；2个电以太网接口；8个RS-485/RS-232串口,支持101/103/104/61850/Modbus规约； （3）支持自愈式以太环网，站内其它装置可以直接接入光纤构成以太环网，节省光端机，施工简单，通信可靠。 |
